벽걸이 스탠드 에어컨 설치 DIY 도전 하시려면...

첫번째 배관에 대한 이해가 조금 있으셔야 합니다.

둘째, 공구가 있어야 해요. 드릴, 벤찌, 가위, 몽키스패너 (2개) , 전기테이프, 마감용 실리콘....



에어컨을 셀프 설치하시기전 에어컨과 실외기를 연결하여 지나가는 벽과 벽 사이에 타공이 되어 있지 않으면 설치할 수 없습니다. 그래서 기존에 사용하던 에어컨 배관이 지나갈 타공이 되어 있어야 셀프설치 가능합니다.

왜냐하면 이것을 뚫는 드릴이 코아드릴인데 이것 자체도 비싸고 이것 구입하느니 그냥 에어컨 설치기사 불러서 하는 게 훨신 더 쌉니다.



















벽걸이 에어컨의 배관이 지나갈 곳을 타공하고 있습니다.

또한 실외기와 연결할 곳에 하나 더 필요합니다.

즉, 이런 타공이 3개가 필요합니다. 벽걸이, 스탠드 그리고 이 두개의 배관이 만나서 실외기로 나갈 1개 총 3개입니다. 중간에 철근을 만나면 타공 하나에만 30분도 걸리기 때문에 설치기사들이 제일 싫어하는 작업입니다.

실외기를 베란다 안쪽에 설치하는 경우 타공이 줄어들어 비용 절약이 있지만 베단다 사용 공간이 줄어 들어 다들 실외기를 베란다 밖으로 뺍니다. 저는 실외기를 베란다에 설치하는 것도 나쁘지 않다고 봅니다.



스탠드 나 벽걸이나 설치할 장소를 정하면 타공이 되기 때문에 이미 타공이 되어 있다면 그곳에 설치하는 것이 좋습니다. 셀프설치는 이렇게 타공이 다 되어 있을때 할 수 있습니다.

공구가 다 준비되어 있으면.

대략적인 설치위치에 배관길이를 재 봅니다. 줄자로 딱 맞게 쟀다면 거기에 1미터를 더합니다. 배관이 동관이나 알루미늄으로 되어 있어 각 잡혀서 구부리기 힘듭니다. 둥그렇게 타원의 모습이라 실제 잰 것보다 대략 1-2미터 더 나오기도 합니다. 배관은 보통 5미터, 8미터를 살 수 있습니다.

네이버 스마트스토어에 5미터 배관, 8미터 배관을 살 수 있을겁니다. 구매하기전에 우리집 에어컨 메이커 모델명을 알려주면 배관사이즈를 알려줄겁니다. 대부분 스탠드는 15-6동관, 벽걸이는 9-6동관입니다. 여기에 삼성의 경우 스마트링크를 사용하므로 별도로 구매해야 합니다.





















요건 엘지, 캐리어 용입니다.

삼성용은 스마트링크가 있어 더 비쌉니다.

스마트링크는 삼성이 특허를 내서 배관을 연결하는 너트형식으로 현재 우리나라는 삼성과 위니아에서만 사용됩니다.

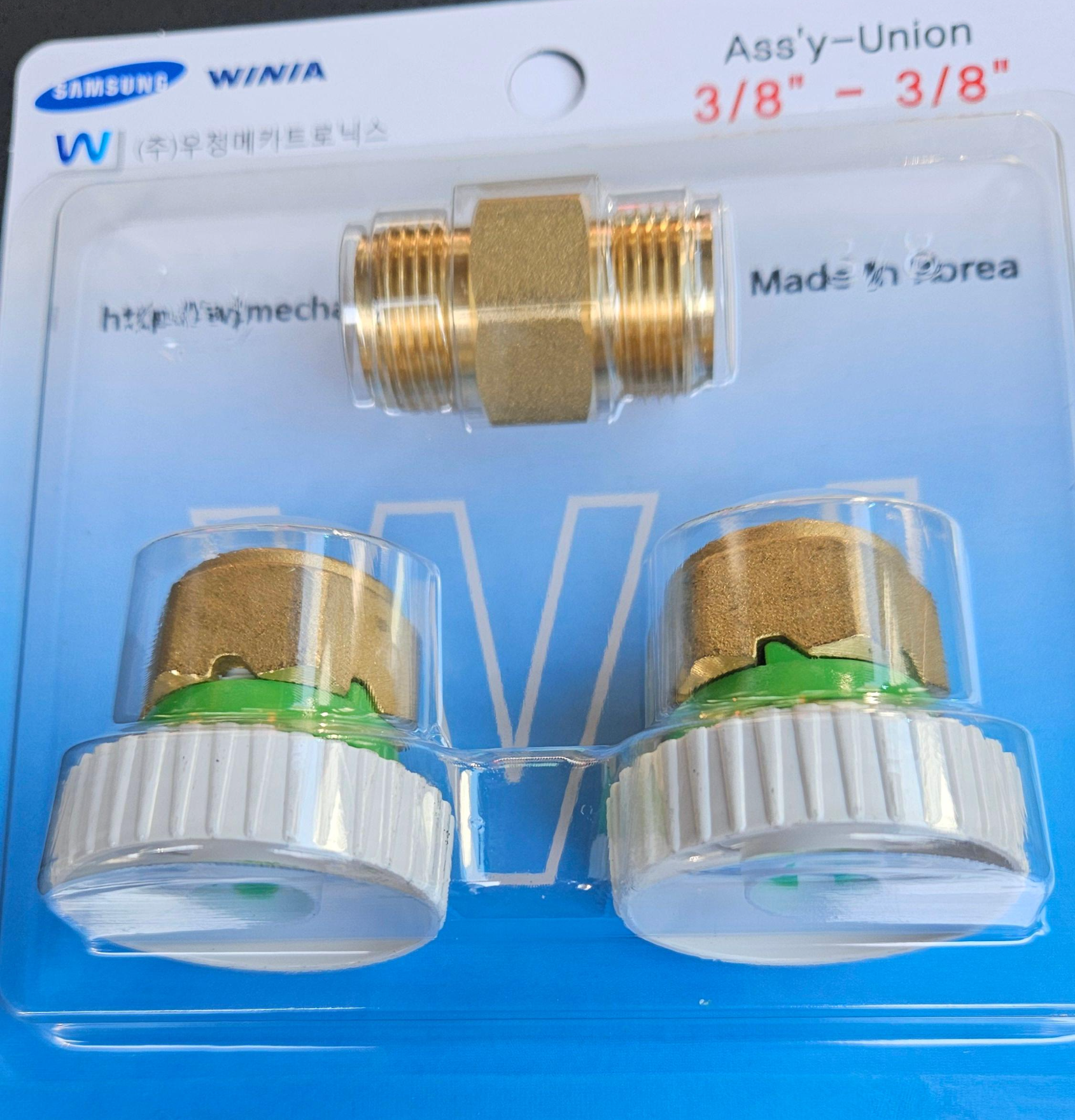

위 사진은 유니온이라고 하는 것입니다. 삼성정품배관(코팅배관)이 짧을때 연결해 주는 부속입니다. 사진에서 아래 두개가 스마트링크입니다. 삼성 과 위니아 제품에만 사용하므로 타 회사의 에어컨은 구입할 필요가 없습니다. 또한 이 스마트링크는 재사용 하지 말라는 것이 제조사와 삼성에서 말합니다. 재 사용시 냉매가스가 샐 염려가 있다고 합니다.





에어컨 배관은 직각으로 바로 구부리면 문제가 생깁니다. U 자 모양으로 천천히 주위를 서서히 구부립니다. 꼭 유튜브 영상을 보시고 천천히 작업하시기 바랍니다. 이게 꺽어지면 문제가 생깁니다. 동관이나 알루미늄관이나 코팅관이나 꺽이면 문제생깁니다. 동관은 잘라서 용접하면 되고, 코팅관은 위의 유니온으로 연결하면 되지만 알루미늄관은 사용 불가이므로 버리고 새것으로 사야 합니다. 위의 네이버에서 산 배관의 경우가 알루미늄 배관입니다. 정확히는 접합관입니다. 양쪽 끝단만 동관이고 대부분은 알루미늄입니다.



나머지는 벽걸이와 스탠드 배관을 실외기와 연결하면 됩니다.

실외기의 전기 배선은 이 사진을 참조하세요.

먼저 LG 실외기















왼쪽이 전원선입니다.

오른쪽이 통신선인데 PAC 은 스탠드 에어컨, RAC는 벽걸이 에어컨입니다.

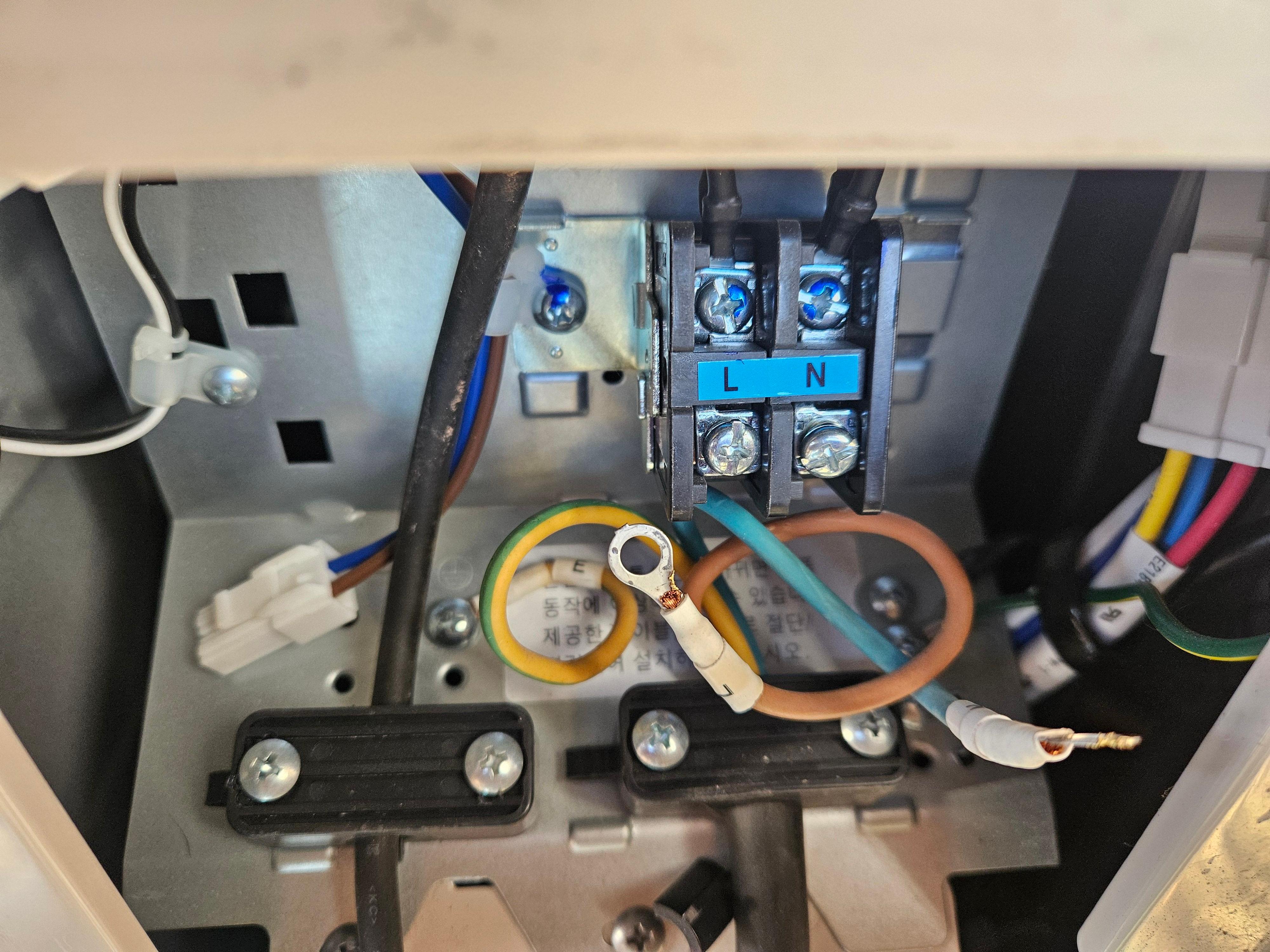

다음은 삼성입니다.













왼쪽이 통신선, 오른쪽이 전원선입니다. 전원선에 보면 L. N. 써 져 있으니 맞는 곳에 연결하시면 됩니다. 전원선을 연결할 때는 전원선용 슬리브를 이용해서 연결해야 나중에 큰 사고 막을수 있습니다. 전원선은 두꺼운 거 사용하는 것이 제일 안전합니다. 2.5 스퀘어 3P 로 많이 사용합니다.

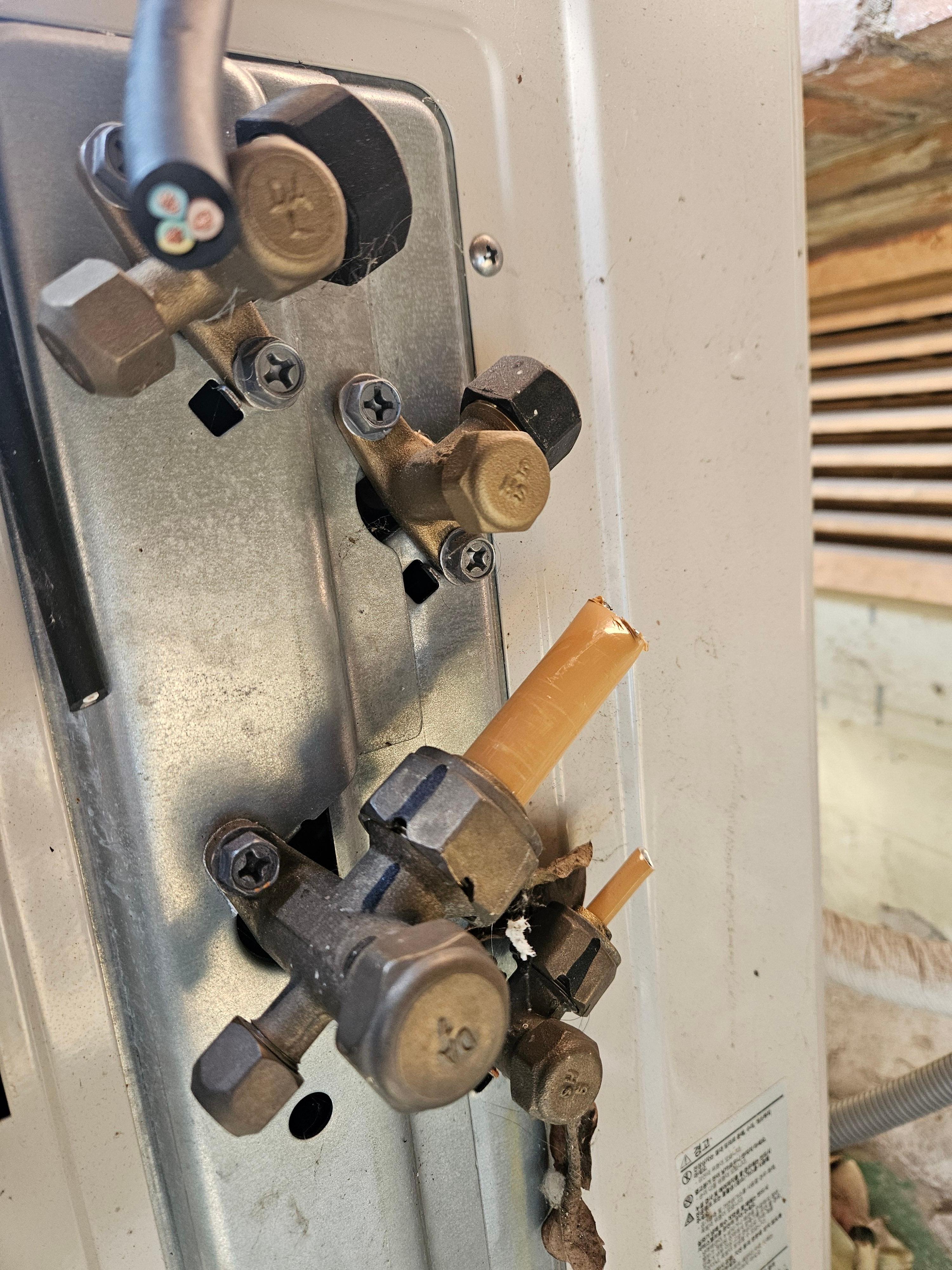

위 실외기는 삼성 무풍갤러리 스탠드에어컨 과 연결된 실외기입니다.















위의 두개는 벽걸이 에어컨 배관을 연결하고요.

아래 두개는 스탠드 에어컨의 배관을 연결합니다. 삼성 스마트 링크로 연결되어 있는 것을 볼 수 있습니다.

위 제품은 2019년 삼성무풍에어컨 2in1 실외기입니다.



다음이 문제입니다. 셀프설치시 가장 문제가 되는 부분입니다.

진공작업인데 ... 이게 일반인들은 갖고 있지도 않고 어렵습니다.

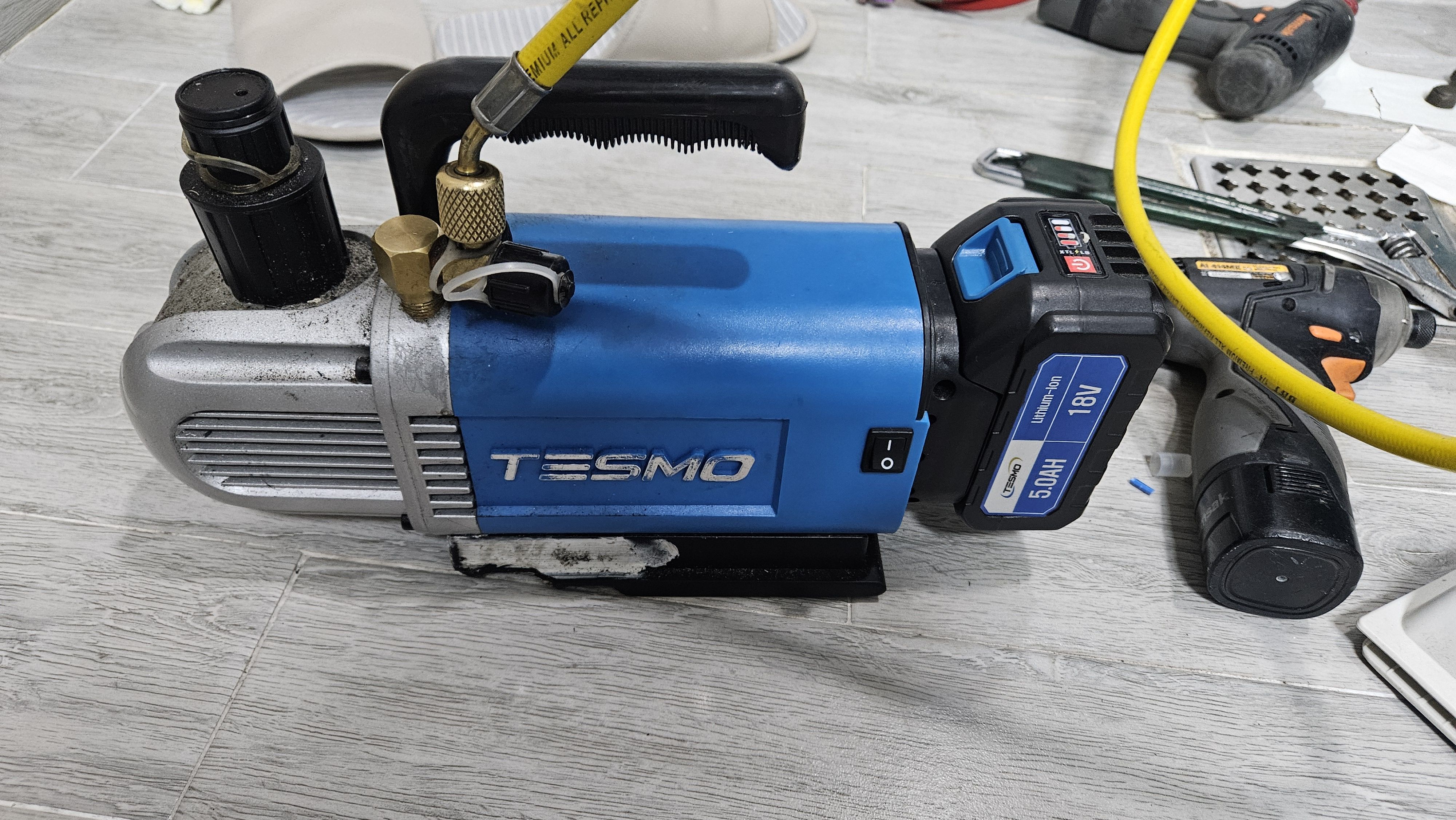

이런 진공펌프로 배관의 공기와 수분을 제거해 줘야 하는데요.

이것이 정상적인 삼성 엘지에서 추천하는 방식입니다. 그러나 이것 때문에 40-50여만원 들여 살 수도 없고 .. 그냥 에어퍼지로 대신합니다. 방법은 유선생님 도움 받으시길 바랍니다. 분명히 말씀 드리면 일부 에어컨 회사는 에어퍼지 하지 말라고 적어 놓았습니다. 진공작업을 하지 않으면 에어컨의 성능을 100% 사용 하는 것은 아니지만 그래도 시원한 바람은 나옵니다.













이런과정들입니다.















이것이 힘들다면 주저하지 마시고 에어컨설치기사를 통해 설치하세요.
